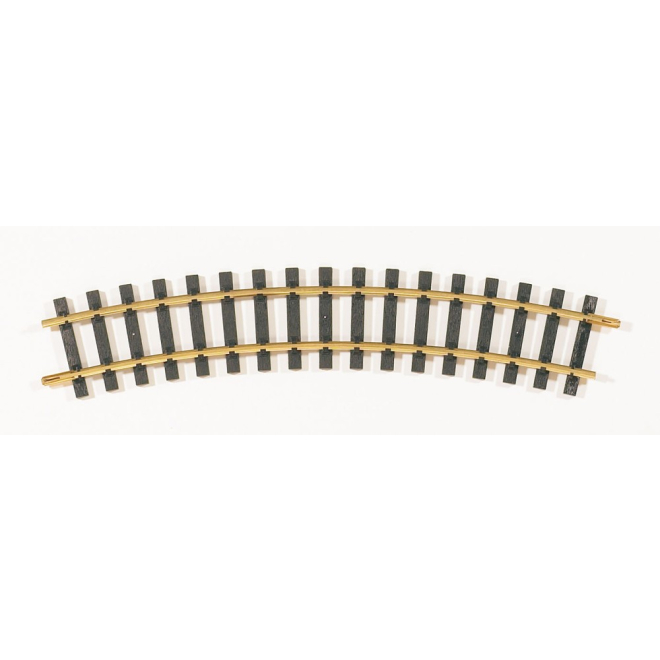

Piko G 35213 Bogen, r = 921,54 mm/30°,

• Piko G 35213 Bogen, r = 921,54 mm/30°,

Bogen,  r = 921,54 mm/30°, 12 Stck./Kreis

Gleisgeometrie

Gerade Gleise Das PIKO G-Gleis kommt im Allgemeinen mit zwei Geraden, dem Gleis G-G320
und dem Gleis G-G280, aus. Durch die Zusammenführung beider Gleise wird die Modullänge von 600 mm hergestellt.
Die anderen geraden Gleise wie G-G160 und G-G140 können beliebig eingesetzt werden und
sind nur dann zwingend notwendig, wenn komplexere Gleisbilder erstellt werden.
Nur wer 60°-Kreuzungen einsetzt, benötigt als Parallelgleis noch das gerade Gleis G-G95.

Flexgleis Immer wieder kommt es vor, dass Modellbahner einen landschaftlich reizvollen
Streckenverlauf nachbilden möchten, der einer strengen, aber einfachen Gleisgeometrie nicht entspricht.
Hierfür stehen die PIKO G-Gleis Einzelelemente zur Verfügung. Mit den Schwellenbändern G-SB280 und G-SB320
sowie den Gleisprofilen G-P1500 oder G-P3000 können Sie Ihr eigenes Flexgleis bauen.
Dabei sollten Sie beachten, dass Sie zum Biegen des Gleisprofils eine Biegevorrichtung benötigen.

Lange gerade Strecken können Sie jedoch einfach und ohne weitere Werkzeuge herstellen.

Die Grundradien In der PIKO G-Gleisgeometrie werden 3 Grundradien mit einem
Parallelkreisabstand von 320 mm angeboten:

G-R1 Bogen 30°, r = 600 mm
G-R3 Bogen 30°, r = 921,54 mm
G-R5 Bogen 15°, r = 1.243,08 mm

Für einen kompletten Kreis (360°) der Radien G-R1 und G-R3 benötigt man jeweils 12 Stück, beim
Radius G-R5 je 24 Stück der jeweiligen einzelnen Gleise. Der Gleisabstand von 320 mm gewährleistet,
dass sich bereits auf den Radien G-R1 und G-R3 lange Fahrzeuge ohne Berührung begegnen können.

Weichengegenbogen Um aus einer Weiche in das Parallelgleis mit dem Systemabstand von 160 mm
zu gelangen, benötigt man das Bogengleis G-R1.

Weichen Alle Weichen des PIKO G-Gleises sind sowohl als Hand- als auch als Elektroweichen einsetzbar.
Durch Anschrauben des Elektro- Weichenantriebes (in Vorbereitung) wird jede Weiche zur Elektroweiche.

Die zierliche Nachbildung der Kleineisenteile, die im Original das Schienenprofil auf den Schwellen
verankern, ist so konstruiert, dass alle normgerechten Radsätze ohne Rattern einwandfrei über alle
Elemente des PIKO G-Gleises fahren können.

Das Verlegen Durch die hochwertigen Messing- Schienenverbinder ist ein Verlegen der PIKO GGleise
auf jedem Untergrund möglich. Dies kann auch für einen Spielbetrieb auf dem häuslichen
Teppichboden oder draußen auf dem Rasen erfolgen.

Der Anschluss Der einfachste Anschluss des PIKO G-Gleises erfolgt über die Anschlussklemmen mit
Kabel (Art.-Nr. 35270). Diese können an jedes Gleis angeschraubt werden
