modelu63410
manufacturerUhlenbrock
Weight:0,18 kg

Uhlenbrock 63410 LocoNet-Schaltmodul

Uhlenbrock
Item currently not in stock - will be reordered from the manufacturer!Item currently not in stock - will be reordered from the manufacturer! **
Contact information according to Art. 19 EU GPSR

Postal address

Uhlenbrock Elektronik GmbH

Mercatorstr. 6
46244 Bottrop


Electronic address

E-Mail: info@uhlenbrock.de



Das LocoNet-Schaltmodul ist ein Schalt- und Magnetartikeldecoder und schaltet bis zu 10 Weichen oder schaltet bis zu 10 Lichtsignale

 - auch mehrbegriffig mit langsamem Auf- und Abblenden oder schaltet bis zu 20 Beleuchtungen auf Ihrer Anlage.

Und das auch alles gemischt an einem Modul.



  • Weiche Überblendung von Signalbildern

  • Vorbildgerechte Steuerung von Lichtsignalen mit bis zu 4 Signalbegriffen

  • Alle Ausgänge können durch Magnetartikel- oder Rückmeldekommandos gesteuert werden



  • Mit 20 Schaltausgängen à 1 A

  • Jeder Ausgang ist unabhängig von anderen Ausgängen als Dauerausgang (für Lampen) oder Momentausgang (für Weichen oder Formsignale) zu konfigurieren.









Das LocoNet-Schaltmodul ist ein Universalgenie. Ein einziges Modul, mit dem Sie alle Schaltvorgänge auf Ihrer Anlage erledigen.

Sie können mit dem Schaltmodul Beleuchtungen, Weichen, Entkupplungsgleise, Formsignale, Lichtsignale, Effektbeleuchtungen und Andreaskreuze schalten.

All diese Schaltaufgaben können beliebig auf die 20 Schaltausgänge verteilt werden.

Besonderen Wert wurde auf die vorbildgetreue Steuerung von Lichtsignalen gelegt.



Das Schaltmodul schaltet bis zu 4-begriffige Hauptsignale und Vorsignale. Und der Clou der Signalsteuerung ist die Überblendfunktion.

 Der Lichtwechsel geschieht, wenn Sie wollen, nicht hart, sondern es wird weich von einem zum anderen Signalbild überblendet.

Auch Andreaskreuze und andere Effektbeleuchtungen sind kein Problem.

Mit einem Blinkgenerator und der Überblendfunktion können Sie ein vorbildgetreues Andreaskreuz realisieren.

Oder kombinieren Sie beide Blinkgeneratoren zu einer schaltbaren, defekten Straßenlaterne.



Mit den 20 Schaltausgängen des Moduls können Sie bis zu zehn Weichen, fünf mehrbegriffige Signale oder 20 Schaltfunktionen betreiben.

Jeder Ausgang kann mit bis zu 1 A belastet werden, die Gesamtbelastung darf allerdings 3 A nicht überschreiten.

Das LocoNet-Schaltmodul wird von einem separaten Trafo mit Energie versorgt und belastet das LocoNet oder die Digitalzentrale nicht.

Das LocoNet-Schaltmodul hat einen gemeinsamen Pluspol für alle Verbraucher.

Daran ist der Anschluss von motorischen Weichenantrieben oder Lichtsignalen mit gemeinsamen Minuspol nicht möglich.

Motorische Weichenantriebe benötigen eine Betriebsspannung mit wechselnder Polarität. Die Lösung bietet der Polaritätstauscher.

An das LocoNet-Schaltmodul angeschlossen, stellt er vier Ausgänge mit einem gemeinsamen Minuspol zur Verfügung.

Hieran können Sie zwei Lichtsignale anschließen. Mit dem Polaritätstauscher ist auch ein Polaritätswechsel gegeben.



Damit steht auch dem Anschluss von motorische Weichenantrieben nichts mehr im Wege.

Bis zu fünf Polaritätstauscher passen an ein LocoNet-Schaltmodul.









5,0 based on 1 reviews

(1)
4 Stars (0)
3 Stars (0)
2 Stars (0)
1 Star (0)

Tolles Modul

Customers who bought this product also purchased

-18%

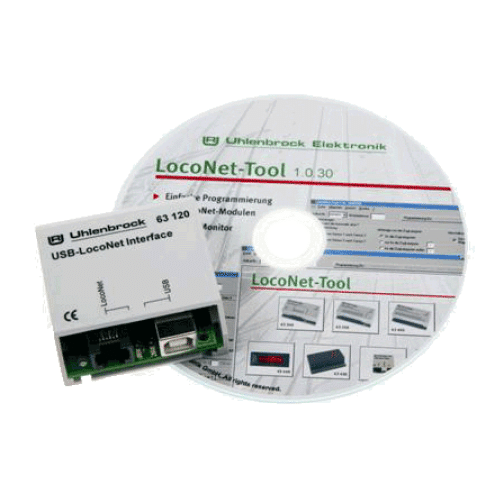

Uhlenbrock 63120 LocoNet Interface USB
Uhlenbrock
Uhlenbrock 63120 LocoNet Interface USB
article nr.u63120
Weight0,230 kg
MSRP 99,50EUR
82,22EUR
you save 17,28EUR
-35%
Uhlenbrock 62015 LocoNet-Anschlußkabel 28cm ungedreht
Uhlenbrock
Uhlenbrock 62015 LocoNet-Anschlußkabel 28cm ungedreht
article nr.u62015
Weight0,040 kg
MSRP 3,65EUR
2,39EUR
you save 1,26EUR
-27%
Uhlenbrock 62000 LocoNet-Kabeltester
Uhlenbrock
Uhlenbrock 62000 LocoNet-Kabeltester
article nr.u62000
Weight0,340 kg
MSRP 33,90EUR
24,84EUR
you save 9,06EUR
-34%
Preiser H0 10245 Rangierpersonal DB
Preiser
Preiser H0 10245 Rangierpersonal DB
article nr.prei10245
Weight0,020 kg
MSRP 16,30EUR
10,87EUR
you save 5,43EUR
-27%
Uhlenbrock 62250 LocoNet-Verteiler 20 cm
Uhlenbrock
Uhlenbrock 62250 LocoNet-Verteiler 20 cm
article nr.u62250
Weight0,040 kg
MSRP 13,95EUR
10,22EUR
you save 3,73EUR
-25%
Tillig TT / H0 86101 Isolierschienenverb. TT ( auch für H0 Standard)
Tillig TT
Tillig TT / H0 86101 Isolierschienenverb. TT ( auch für H0 Standard)
article nr.ti86101
Weight0,010 kg
MSRP 5,50EUR
4,16EUR
(1)
you save 1,34EUR
-24%
Tillig TT / H0 86102 Schienenverb. blank - auch für H0 Standard
Tillig TT
Tillig TT / H0 86102 Schienenverb. blank - auch für H0 Standard
article nr.ti86102
Weight0,010 kg
MSRP 5,60EUR
4,28EUR
(4)
you save 1,32EUR
-24%
Tillig TT-Standard 83502 Schwellenklammern (Beutel mit 50 Stück)
Tillig
Tillig TT-Standard 83502 Schwellenklammern (Beutel mit 50 Stück)
article nr.ti83502
Weight0,010 kg
MSRP 4,30EUR
3,28EUR
(3)
you save 1,02EUR
-27%

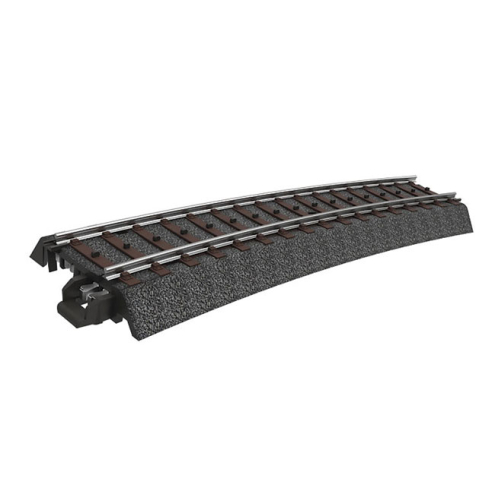

Märklin H0 24315 gebogenes Gleis R3 = 515 mm / 15°
