• ESU 50095 ECoS Link Rückmeldemodul Erweiterung

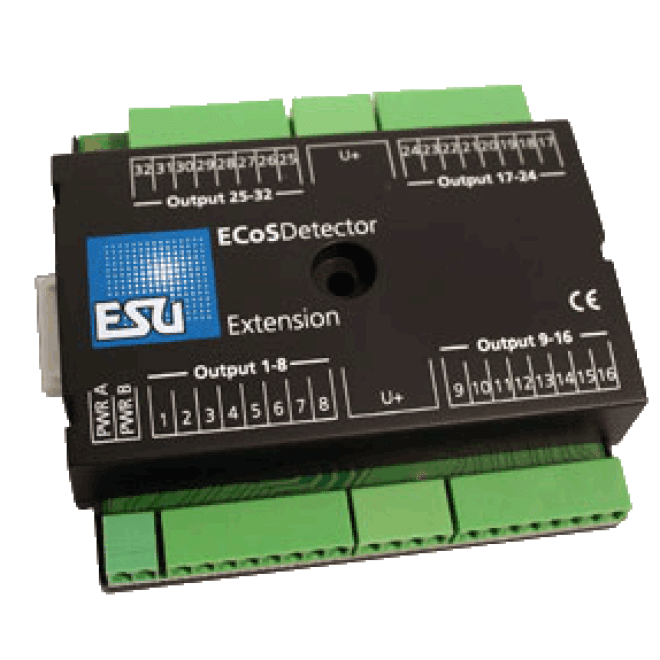

ECoSDetector Output Extension Erweiterungsmodul. Anschlussmöglichkeit für 32 Glühlämpchen/LEDs für Gleisbildstellpultausleuchtung oder Blocksignale

Jedem ECoSDetector kann bei Bedarf ein ECoSDetector Extension Modul zur Seite gestellt werden, welches seitlich angedockt werden kann. Jedes ECoSDetector Extension Modul offeriert 32 Transistorausgänge.

Ausgänge

Jeder einzelne der 32 Ausgänge kann mit maximal 100mA belastet werden. Da diese als „open collector“ ausgeführt sind, können Sie daran entweder kleine Glühbirnchen oder LEDs mit Vorwiderstand direkt anschließen. Der Gesamtstrom aller Ausgänge darf jedoch 1,5A nicht überschreiten.
Für die Versorgung kann ein beliebiger Gleich- oder Wechselspannungstrafo verwendet werden.

Besetztmeldung und Blocksignale

Die Ausgänge können dazu verwendet werden, den Zustand der einzelnen Gleisabschnitte extern (z.B. am Gleisbildstellpult) darzustellen.
Alternativ können Sie natürlich auch ein Blocksignal (Rot / Grün) den jeweiligen Zustand des Gleisabschnittes anzeigen lassen.
Die Transistorausgänge der ECoSDetector Extension Moduls lassen sich an Ihrer ECoS kinderleicht in den gewünschten Betriebsmodus bringen.

Gleisbildstellpult

Aber die Kombination aus ECoSDetector und dem Extension Modul kann noch viel mehr: Bauen Sie sich doch einfach Ihr eigenes Gleisbildstellpult! Hierzu schließen Sie an die Eingänge des ECoSDetector Taster oder Schalter an, die dann an der Zentrale Weichen oder Fahrstraßen auslösen. Zur Ausleuchtung Ihrer Streckenabschnitte dienen die Transistorausgänge des Extension Moduls. Die gesamte Konfiguration wird komfortabel am Bildschirm der ECoS Zentrale durchgeführt.


Möchten Sie ein größeres Gleisbildstellpult bauen, können Sie einfach auch mehrere ECoSDetector Module kombinieren. Auf diese Weise können Sie bis zu 100 Gleisbildstellpulte pro Anlage bauen und verwalten.
